мм |
мм |
мм |
мм |
Масса, кг |
|
ВТР — 10
4180 |
4950 |
2070 |
350
3000 |

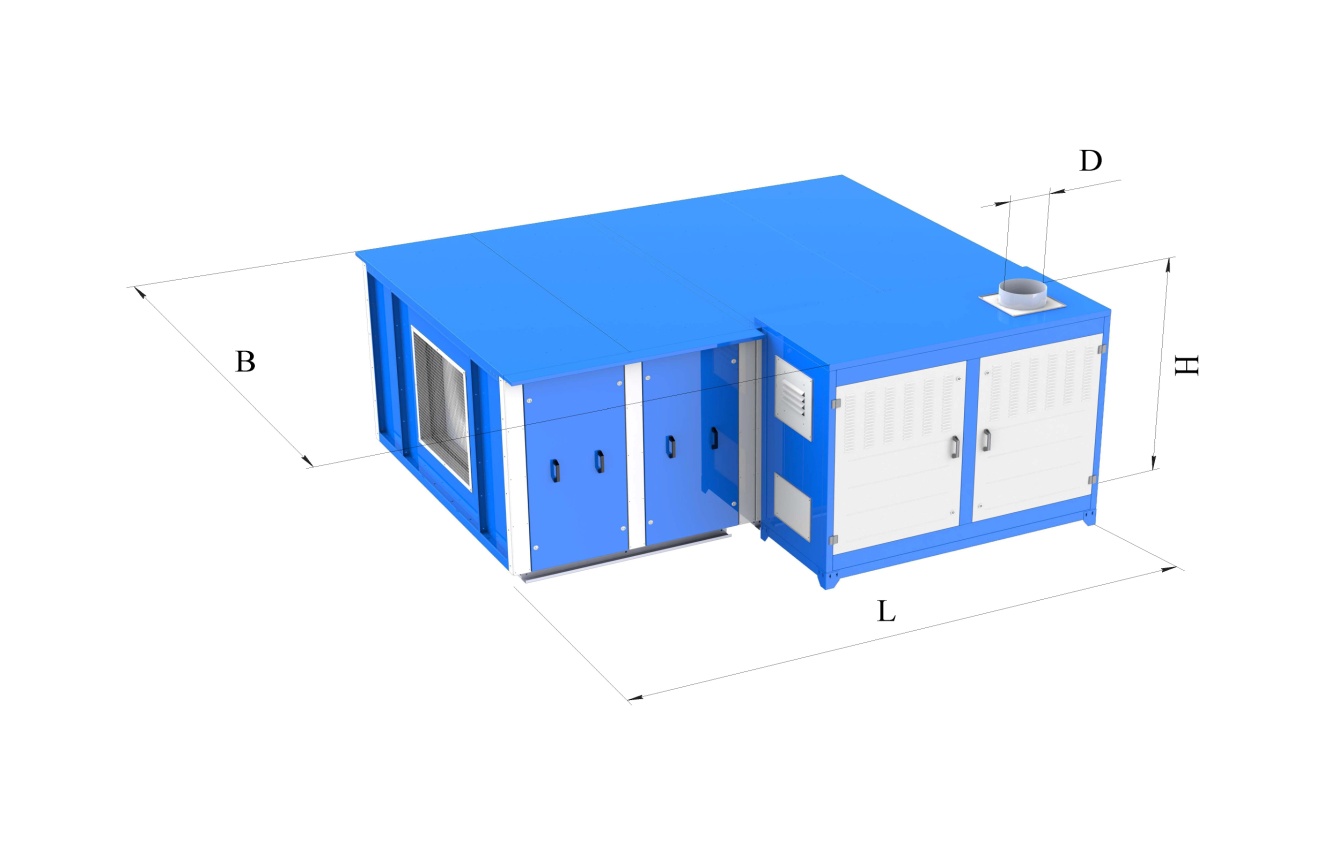

Воздухонагреватели серии «НЛ» и «НП» с модулем вентилятора закрытого типа — это горизонтальные воздухонагреватели, предназначенные для наружной эксплуатации с установкой на специально оборудованном фундаменте снаружи здания или непосредственно на его крыше. Рекомендуются к применению:
— в помещениях, представляющих повышенную огнеопасность и взрывоопасность;
— в тесных помещениях, где невозможно обеспечить нормы проходов и расстояний от воздухонагревателя до стен;
— в помещениях, внутри которых прокладка газопроводов по каким-либо причинам невозможна или запрещена.
Технические характеристики ВТР – 1000
|
Наименование параметра / единица измерения |
Марка воздухонагревателя |
||
|
ВТР-1000 |
|||
|
Значение разности температур на входе и выходе из воздухонагревателя, °С |
|||
|
30 |
40 |
50 |
|
|
Номинальная тепловая мощность / кВт |
1000 |
||
|
Допустимое отклонение номиналь- ной тепловой мощности /% |
+10 -5 |
||
|
КПД / % не менее |
90 |
||
|
Макс. температура воздуха на выходе из воздухонагревателя в режиме рециркуляции /°С |
95 |
||
|
Мощность электродвигателя вентилятора / кВт |
2 Х 30 |
||
|
Производительность вентилятора / м3/ч |
99500 |
74630 |
59700 |
|
Напор вентилятора / Па, не менее |
1010 |
1850 |
2150 |
|
Максимальный расход природного газа / м3/ч, не более |
120 |
||
|
Максимальный расход дизельного топлива / кг/ч, не более |
103 |
||
|
Максимальный расход отработан- ного масла / кг/ч, не более |
103 |
||
|
Номинальное напряжение в сети / В |
380 |
||
|
|
|||
|
Номинальная частота тока / Гц |
50 |
||
|
Род тока / А |
Трехфазный переменный |
||
|
Срок службы / лет, не менее |
10 |
||
Примечание: оборудование будет подобрано с теми техническими характеристиками, которые отражены в проекте (расход воздуха, свободный напор и т.д.)
