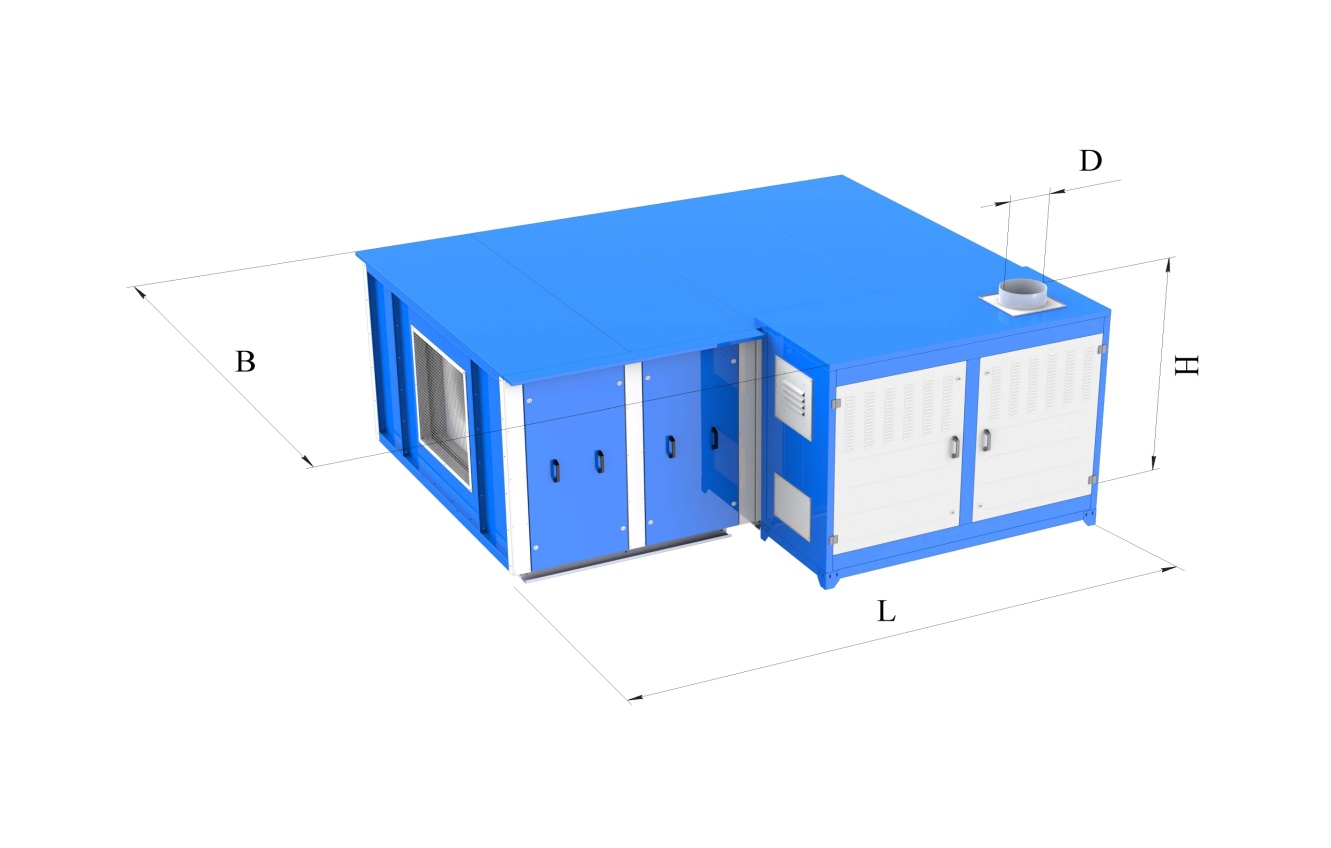

Воздухонагреватель ВТР- 200 наружного горизонтального исполнения, установка вентилятора закрытая, в корпусе (вентилятор со свободным рабочим колесом Ziehl-Abegg)

мм

Масса, кг

ВТР —

2715

2370

1390

200

850

Воздухонагреватели серии «НЛ» и «НП» с модулем вентилятора закрытого типа — это горизонтальные воздухонагреватели, предназначенные для наружной эксплуатации с установкой на специально оборудованном фундаменте снаружи здания или непосредственно на его крыше. Рекомендуются к применению:

— в помещениях, представляющих повышенную огнеопасность и взрывоопасность;

— в тесных помещениях, где невозможно обеспечить нормы проходов и расстояний от воздухонагревателя до стен;

— в помещениях, внутри которых прокладка газопроводов по каким-либо причинам невозможна или запрещена.

Технические характеристики ВТР-200

Наименование параметра / единица измерения	Марка воздухонагревателя
	ВТР-200
	Значение разности температур на входе и выходе из воздухонагревателя, °С
	30	40	50
Номинальная тепловая мощность / кВт	200
Допустимое отклонение номиналь- ной тепловой мощности /%	+10 -5

КПД / % не менее	90
Макс. температура воздуха на выходе из воздухонагревателя в режиме рециркуляции /°С	95
Мощность электродвигателя вентилятора / кВт	11
Производительность вентилятора / м3/ч	19900	14900	11900
Напор вентилятора / Па, не менее	1100	1000	900
Максимальный расход природного газа / м3/ч, не более	23,9
Максимальный расход дизельного топлива / кг/ч, не более	20,6
Максимальный расход отработан- ного масла / кг/ч, не более	20,6
Номинальное напряжение в сети / В	380

Номинальная частота тока / Гц	50
Род тока / А	Трехфазный переменный
Срок службы / лет, не менее	10

Примечание: оборудование будет подобрано с теми техническими характеристиками, которые отражены в проекте (расход воздуха, свободный напор и т.д.)
