Воздухонагреватель ВТР- 700 наружного горизонтального исполнения, установка вентилятора закрытая, в корпусе (вентилятор со свободным рабочим колесом Ziehl-Abegg)

от | Апр 18, 2014 | Воздухонагреватели

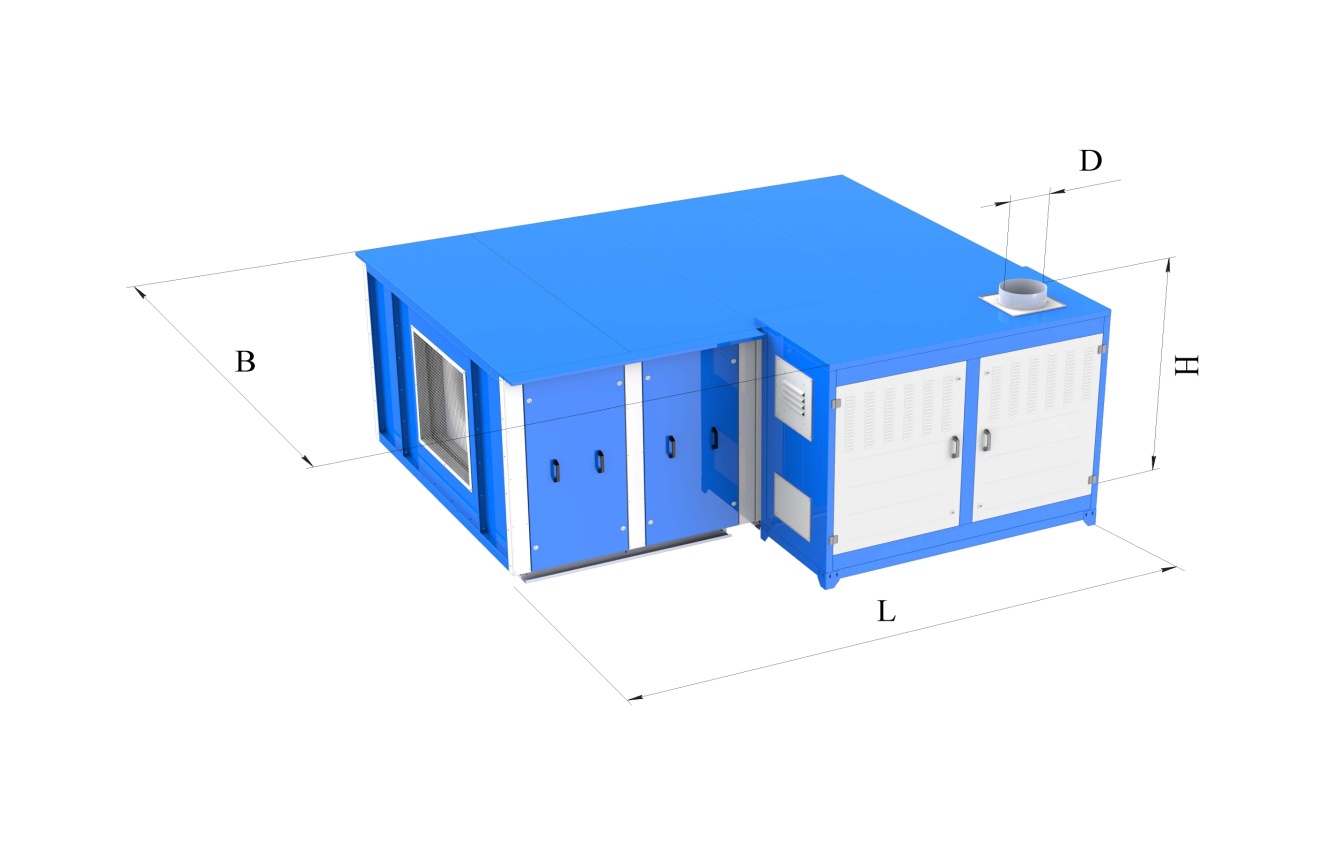

мм

мм

мм

мм

Масса, кг

ВТР —

3700

4260

1800

300

2250



Воздухонагреватели серии «НЛ» и «НП» с модулем вентилятора закрытого типа — это горизонтальные воздухонагреватели, предназначенные для наружной эксплуатации с установкой на специально оборудованном фундаменте снаружи здания или непосредственно на его крыше. Рекомендуются к применению:

— в помещениях, представляющих повышенную огнеопасность и взрывоопасность;

— в тесных помещениях, где невозможно обеспечить нормы проходов и расстояний от воздухонагревателя до стен;

— в помещениях, внутри которых прокладка газопроводов по каким-либо причинам невозможна или запрещена.

       Технические характеристики ВТР-700

Наименование
параметра / единица
измерения

Марка воздухонагревателя

ВТР-700

Значение разности температур на входе и выходе из воздухонагревателя, °С

30

40

50

Номинальная тепловая
 мощность / кВт

700

Допустимое отклонение номиналь-
ной тепловой мощности /%

+10
-5

КПД / % не менее

90

Макс. температура
 воздуха на выходе из
воздухонагревателя в
 режиме рециркуляции /°С

95

Мощность электродвигателя
 вентилятора / кВт

2 Х 18,5

Производительность
вентилятора / м3/ч

65600

52240

41790

Напор вентилятора  / Па, не менее

610

1400

1900

Максимальный расход природного
 газа / м3/ч, не более

84

Максимальный расход дизельного
 топлива / кг/ч, не более

98

Максимальный расход отработан-
ного масла / кг/ч, не более

98

Номинальное напряжение
 в сети / В

380

Номинальная частота тока / Гц

50

Род тока / А

Трехфазный переменный

Срок службы / лет, не менее

10

  Примечание: оборудование будет подобрано с теми техническими характеристиками,          которые отражены в проекте (расход воздуха, свободный напор и т.д.)
